Konvertera DSP till Mach3

[ddpp]

Hej.
Jag har en cnc router fräs. Den är utrustad med DSP A11 handkontroll.
Jag vill konvertera den till Mach 3 eller Mach 4. Är det möjligt och vad behöver jag införskaffa i hårdvara och mjukvara.
Är det svårt att koppla in nya kretskort mm.
Är det någon som har erfarenheter kring DSP vs Mach3.

[admin]

Hej!
Jag har byggt om minst tre stycken liknande maskiner från dsp till Mach3/UCCNC
Det brukar inte vara så krångligt, speciellt inte när du inte har någon verktygsväxlare på den.
Det brukar sitta PNP-givare på dessa och då passar detta kortet bäst https://www.jbcnc.se/sv/i-o-kort-motion ... kort-p-841
det är det enda kortet jag har som klarar PNP-givare direkt utan extra motstånd eller liknande, och du kan driva kontaktorer direkt med också om det behövs.
Så om så är fallet så behöver du följande:
1st JBCNC BOB
1st Motion controller tex UC400ETH https://www.jbcnc.se/sv/i-o-kort-motion ... ller-p-631
1st programvara, jag rekommenderar UCCNC, det är enklare, billigare och stabilare än Mach3 och Mach4: https://www.jbcnc.se/sv/programvara-c-2 ... ccnc-p-614
Du behöver 24v för att driva korten ovan men det har du säkert i maskinen redan.

[ddpp]

Hej igen.
Tack för ett bra svar på mina frågor. Det är så skönt med folk som kan sina saker. Du ska veta att jag har letat på webben innan ja hamnade rätt, hit.
Det låter ju bra det där med UCCNC Ska kolla upp det lite mer, men det lutar åt det hållet nu.
Och du tror att jag klarar av att koppla in detta i min maskin. Jag förmodar att man ska konfigurera fräsens inställningar i UCCNC också. Jag har pysslat en del med DSP o anpassat den för fräsen så lite kan jag men inte mycket. Hoppas ja får återkomma med ytterligare frågor när ja har avancerat så långt.

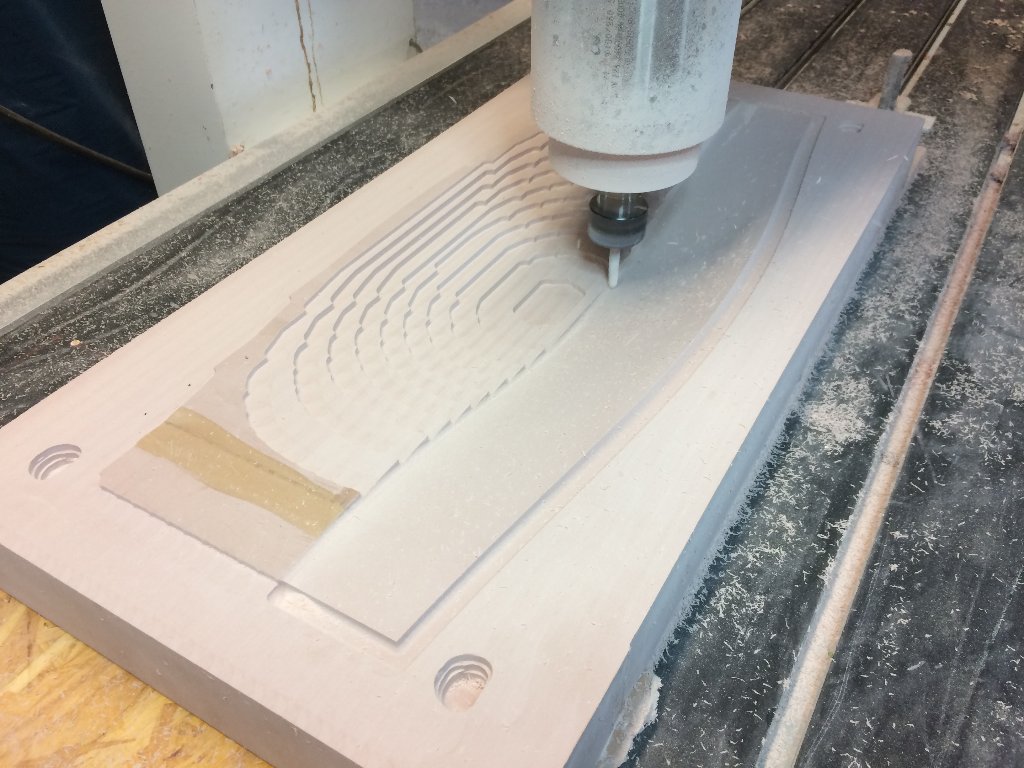

Skickar med en bild på en gjutform till en gjutjärnsskål.
Ha en bra dag.

[admin]

Ok nice
Det krävs ju lite grundläggande elektronikskills men inte alltför avancerat, mest att flytta kablar från dsp-kortet till det nya kortet.
Kul att du hittade hit till forumet för övrigt.

[ddpp]

Tack för det. Återkommer när jag har införskaffat alla komponenter.

[ddpp]

Hej igen
Har laddat ner UCCNC o sitter o krattar i inställningar, kul. Men vilken post processro, G-code ska man använda.
Ja ritar i Rhino 3D och Rhinocam Mecsoft.

[admin]

Har ingen koll på Rhinocam men finns det någon för Mach3 så fungerar den för UCCNC också.
